K-5S-CO一氧化碳傳感器模組

產品描述：

K-5S-CO一氧化碳氣體傳感器模組為性能高、通用性強的一體化傳感器模組。模組采用高性能微處理器，搭載模數轉換器，內置溫度傳感器和精準的全量程溫度補償算法，可檢測環境氣體濃度。

立即谘詢淘寶購買

規格書下載

產品介紹

一、概述

K-5S-CO一氧化碳氣體傳感器模組為性能高、通用性強的一體化傳感器模組。模組采用高性能微處理器，搭載模數轉換器，內置溫度傳感器和精準的全量程溫度補償算法，可檢測環境氣體濃度。

模組將各種不同種類的氣體傳感器統一接口、統一封裝，出廠精準標定，同時具有數字輸出與模擬電壓輸出，方便使用。解決了氣體種類繁多、各品種傳感器互不兼容、生產標定複雜、核心器件更換限製等問題。客戶使用無需二次開發，無需再次校準，可直接采集標準信號，進行數據傳輸、在線監測等。

二、 產品特點

Ø 可帶電熱拔插操作；

Ø 全量程溫度補償，出廠精準標定，使用無需再標定；

Ø 數字量（UART）和模擬量同時輸出，方便使用；

Ø 標準MODBUS通信協議；

Ø 兼容紅外、電化學、催化、半導體等多種傳感器

三、 產品適用場景

1. 一氧化碳報警器

2. 燃氣熱水器不充分燃燒產生的一氧化氣體火災報警器

3. 抽油煙機

4. 空氣質量檢測儀表

5. 地下停車場內汽車排放尾氣家居及商用空氣淨化設備

6. 車內空氣品質檢測，以及車內淨化設備新風係統

四、 工作原理

對各種氣體傳感器的信號進行放大濾波處理，進而微處理器對信號進行理論計算，輸出數字信號。針對不同的傳感器，濾波放大電路亦不相同。


模組功能框圖

五、 外觀與接口定義

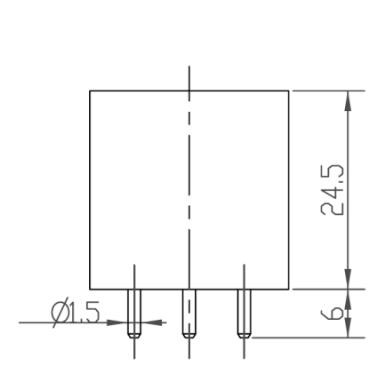

模組外觀尺寸圖

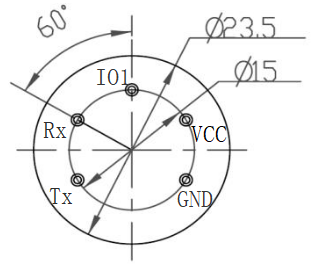

模組底視尺寸圖

管腳定義	功能說明	極小（MIN）V	典型值（TYP）V	極大（MAX）V
GND	電源地	0	0.0	----
IO1	模擬信號量	0	2.0	3.0
VCC	電源	4.5	5	5.5
TX	串口發送	0	3.0	----
RX	串口接收	0	3.0	----

六、 技術指標

工作電壓	DC 5V±0.5V
功耗	≤1W
工作溫度	電化學：-20℃-+50℃ 催化： -40℃~70℃
工作濕度	10%-95%RH（無凝露）
采用方式	自然擴散（特殊需求可定製流通式）
檢測氣體	見附表
檢測範圍	見附表
分辨率	見附表
技術原理	電化學/催化燃燒/半導體/紅外/光離子/熱導等
通信格式	UART波特率9600，數據位：8；停止位：1；校驗位：無
模擬量輸出	0-2V
預熱時間	30s（用戶可調）
壽命	電化學：2年紅外：5年半導體：5年催化燃燒：2年
外形尺寸	Ø23.5mm*24.5mm

注：特殊需求可聯係本公司定製。

七、 注意事項

1、禁止插拔模組上的傳感器；

2、禁止直接焊接模組的插針，可對插針的管座進行焊接；

3、模組避免接觸有機溶劑（包括矽膠及其它膠粘劑）、塗料、藥劑、油類及高濃度氣體；

4、模組不可經受過度的撞擊或震動；

5、模組初次上電需預熱 5 分鍾以上，長時間未使用建議預熱 24 小時以上；

6、請勿將模組長時間放置於高濃度有機氣體中；

7、在選擇模組時，應根據不同應用領域、不同應用場合選擇不同量程的產品。

八、附表

附表1 氣體名稱代碼

序號	代碼	氣體類型	序號	代碼	氣體類型
1	0x01	一氧化碳（CO）	2	0x02	硫化氫（H2S）
3	0x03	可燃氣體 (EX)	4	0x04	氧氣 (O2)
5	0x05	二氧化硫 (SO2)	6	0x06	甲烷 (CH4)
7	0x07	一氧化氮(NO)	8	0x08	二氧化氮 (NO2)
9	0x09	氯氣 (CL2)	10	0x0A	氨氣 (NH3)
11	0x0B	氫氣 (H2)	12	0x0C	氰化氫 (HCN)
13	0x0D	氯化氫 (HCL)	14	0x0E	磷化氫 (PH3)
15	0x0F	臭氧 (O3)	16	0x10	二氧化氯 (CLO2)
17	0x11	環氧乙烷 (C2H4O)	18	0x12	二氧化碳 (CO2)
19	0x13	苯 (C6H6)	20	0x14	甲醛 (CH2O)
21	0x15	VOC (VOC)	22	0x16	甲苯 (C7H8)
23	0x17	二甲苯 (C8H10)	24	0x18	氮氧化物 (NOx)
25	0x19	正己烷 (C6H14)	26	0x1A	氟化氫 (HF)
27	0x1B	氟化物 (xF)	28	0x1C	甲醇 (CH3OH)
29	0x1D	丙烷 (C3H8)	30	0x1E	甲酚 (C7H8O)
31	0x1F	乙烷 (C2H6)	32	0x20	乙醚 (C4H10O)
33	0x21	煤氣 (CH4)	34	0x22	二硫化碳 (CS2)
35	0x23	矽烷 (SiH4)	36	0x24	乙炔 (C2H2)
37	0x25	一氯甲烷 (CH3CL)	38	0x26	氮氣 (N2)
39	0x27	苯乙烯 C8H8()	40	0x28	砷化氫 (AsH3)
41	0x29	乙醇 (C2H6O)	42	0x2A	氯乙烯 (C2H3CL)
43	0x2B	二氯乙烷 (C2H4Cl2)	44	0x2C	乙酸乙酯 (C4H8O2)
45	0x2D	二氯甲烷 (CH2Cl2)	46	0x2E	丙烯腈 (C3H3N)
47	0x2F	苯胺 (C6H7N)	48	0x30	天然氣 (EX)
49	0x31	溴氣 (Br2)	50	0x32	光氣 (COCL2)
51	0x33	聯氨N2H4	52	0x34	甲酸CHOOH
53	0x35	溴化氫HBr	54	0x36	甲硫醇CH4S
55	0x37	丁烯C4H8	56	0x38	乙烯C2H4
57	0x39	丙烯C3H6	58	0x3A	醋酸乙烯酯C4H6O2
59	0x3B	異丙醇C3H8O	60	0x3C	乙醛C2H4O
61	0x3D	丁二烯C4H6	62	0x3E	氧硫化碳COS
63	0x3F	甲硫醚C2H6S	64	0x40	四氫噻吩C4H8S
65	0x41	環氧異丙烷C2H5OCL	66	0x42	三氯甲烷 CHCL3
67	0x43	四氯甲烷 CCL4	68	0x44	六氟化鎢 WF6
69	0x45	四氯化錫 SNCL4	70	0x46	過氧化氫 H2O2

附表2 單位代碼

代碼號	單位名稱	說明
1	%LEL	爆炸下限
2	ppm	百萬的分之一（國際單位）
3	ppb	十億分之一
4	%VOL	總體積百分比
5	umol/mo l	百萬的分之一（國內單位）
6	mg/m3	質量體質量體積
7	ug/m3	質量體積比
8	℃	溫度
9	%RH	濕度
10	m/s	速度
11	kpa	氣壓
12	lx	光強

附表3 檢測氣體參數列表

檢測氣體名稱	檢測量程(標配)	精度	分辨率(標配)
氧氣	0-30%VOL	±3%FS	0.1%VOL
一氧化碳	0-1000ppm	±10%FS	1ppm
硫化氫	0-100ppm	±10%FS	1ppm
二氧化氮	0-20ppm	±5%FS	1ppm
一氧化氮	0-250ppm	±5%FS	1ppm
二氧化硫	0-20ppm	±3%FS	1ppm
氨氣	0-100ppm	±10%FS	1ppm
氟化氫	0-10ppm	±3%FS	1ppm
臭氧	0-20ppm	±12%FS	1ppm
氰化氫	0-50ppm	±5%FS	1ppm
甲醛	0-10ppm	±5%FS	0.1ppm
苯	0-100ppm	±10%FS	1ppm
氯氣	0-50ppm	±10%FS	1ppm
可燃氣/甲烷	0-100%LEL	±3%FS	1%LEL
氫氣	0-1000ppm	±3%FS	1ppm
二氧化碳	0-5%VOL	50ppm±5%FS	0.01%VOL

注：表中列出的氣體名稱，均可檢測，具體氣體參數不一一列出。
